自動制御エンターテイメントユニット

本ユニットは「スタートスイッチで警笛発生し機関車が走行開始、同時にBGMが奏で照明が順次点灯。やがてBGMの終了で機関車が停車し照明も消灯開始...」このようなエンターテイメント性あふれるレイアウトを簡単に構築いただけるシステムです。
BGMは欧州型シーンではクラッシックやオルゴールサウンドを、日本型では鉄道にまつわる数々の名曲から...自ら演出家となって夢のあるレイアウトを創作してください!

簡易自動制御エンターテイメントユニット(受注制作品)
システム基本セット/税込¥39,800 プログラムインストール料/税込¥6,000~
本品の販売は2011年12月をもって終了させていただきました。
特注レイアウト制作への導入に限り対応させていただきます。
●プログラム構築費は、お客様のご希望演出をお伺いしたのち、お見積をご案内いたします。次項の〈プログラム参考例〉を参考の上、メールにてお気軽にお問い合わせ下さい。
お問い合わせ・ご注文(こちらをクリックして下さい)
通信販売に関する情報はこちらをご覧下さい

(プログラム参考例/警笛5音源、BGM10音源を用意して本システムに格納した場合)
1)スタートスイッチONから“2秒後”に警笛5音源から1音源を再生(注1)
2)警笛再生終了“1秒後”に機関車スタート(注2)
3)機関車スタート“3秒後”にBGM10音源から1音源を抽出再生(注1)
4)BGM再生“10秒後”に照明順次点灯開始~全点灯(注3)
5)BGM再生終了後、機関車がスイッチレール通過で停止(注4)
6)機関車停止と同時に照明順次消灯開始~全消灯でシステム全停止(注5)

(注1)再生順の指定またマイコンによるランダム抽出再生も可能。
(注2)機関車スピードはVRで調整可能。進行方向は反転スイッチで任意に選択。
(注3)照明点灯(消灯)スピードは調整可能。(欄外別項目に詳細を記載)
(注4)BGM再生終了後、スイッチレールカウント有効のプログラムを構築しています。
(注5)全停止後、任意の間隔で自動再スタートするオートモード機能も搭載。

(ご使用レイアウト環境ほか)
●単線エンドレスのアナログ機関車1編成のご使用に限ります。
●エンドレス上には車両停止位置検出のためスイッチレール1箇所(メルクリンZの場合は8953等)の設置が必要です。スイッチレールのラインナップがない環境でご使用の場合はお気軽にご相談下さい。
●本システムは自動制御のため機関車のマニュアル運転はできません。同一レイアウトでマニュアル運転をご希望の場合、別途パワーパックをご用意いただき、本システムからのフィーダー接続を切替えていただく必要があります。

(アクション)
●動力機関車1台の自動走行開始
●スイッチレール通過(接点ON)で自動停止(注1)
●MP3音源ファイルの自動再生(注2)
●ストラクチャ−照明の自動点灯及び消灯(注3)
●上記を定められたタイムチャートに添って1クールごとに自動運転させる一括制御機能
(注1) 停止位置は車両編成と空走距離によって若干の誤差が生じます(注2)(注3) 詳細は次項以下に記載

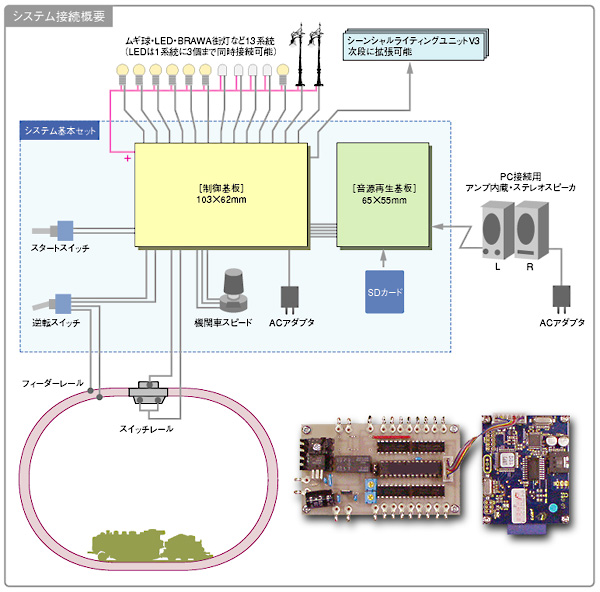

(ユニット構成内容ほか)
[主電源・基板部]
●電源/付属ACアダプタ×1
●制御基板×1
●音源再生基板×1
[パワーパック部]
●スピード調整VR(逆転スイッチ付属)
● ご注文時に「ストップ&ゴー/常に一定方向に走行・停止」及び「ストップ&リバース(走行・停止後、次回走行時に自動逆転」のいずれかを選択可能。
[照明部]
●弊社シーケンシャルライティングシステムと同様の機能で13系統の出力を搭載。
●順次1灯(系統)ずつ点灯~消灯するシーケンシャルモードとランダム点灯~消灯の選択が可能。
●点灯~消灯タイミング調整/(VR1/スピード調整(0.1~1.1秒幅)(VR2/間隔調整(0.1~3.2秒からランダム抽出)
●BRAWA街灯やムギ球(弊社指定球)は1系統に1本、LEDは(弊社指定の抵抗を接続のこと)1系統に最大4本まで並列接続が可能。
[音源出力]
●出力アンプは別途ご用意下さい。既製PC接続用のアンプ内蔵ステレオスピーカーをお使いいただけます。(3.5mmφステレオジャック/ラインレベル/音声出力振幅 1.8Vp-p/S/N比 87dB)
●トランク等にシステム内蔵する等、コンプリート加工は別途ご相談に応じます。
[再生可能音源ファイル]
●MP3形式・ISD11172-3に準拠した最大CBR48KHz/ビットレート192kbpsのファイル及びVBR48KHz/ビットレート320kbpsのファイル・MPEG1・2及び2.5拡張形式に対応。
[音源ファイルの供給]
●MP3音源ファイルはお客様よりご支給いただき、弊社ではご支給いただいた音源加工は一切行ないません。ご用意いただく音源ファイルは拡張子を付与した"XXX.mp3"のファイル名としてください。
●曲数制限はなく、全体で最大1GBの容量まで制御することが可能です。ご支給いただいた音源ファイルを弊社にてSD/MMCカードに格納して本基板に搭載しますが、使用できるカードには制約があるため音源ファイルはCD-Rに書き込んだ状態でご支給いただきます。
[音源ファイルについて]
●一般的に販売されている音楽CD等はすべて著作権によってその権利が保護されており、著作権者の許諾無しに販売・頒布・配布などをすることは禁止されております。ご使用の際には、十分ご配慮頂きますようお願いいたします。
● 弊社では著作権等使用楽曲についての問題には一切責任を負いかねますので予めご承知置き下さい。
[プログラムについて]
● 機関車スタートや照明、音源再生など個々の動作開始タイミングは、お客様のご希望に合わせてマイコンにプログラム構築の上、お届けいたします。
● 機関車や照明点灯、音源再生開始に対する個々のアクション開始タイミングはスタートスイッチからの起算、または個々のアクション終了後の起算時間によって確定されますので、お客様のレイアウトイメージに合わせ自由なプログラム構築が可能です。
