エレクトロニクス商品

ポイントスイッチングユニット

~メルクリンZすべての電動ポイント制御に最適です~
選択・信号連動も思いのまま、マイコン制御でスイッチ一発で切替え可能。
写真1
〈ポイントスイッチングユニットの特徴〉 〈電動ポイントについて図解〉
●ポイント切替えがワンアクションで確実に行なえます。
スイッチ切替えでポイントに適正電圧を、0.8秒間通電する新設計。従来型に一部認められたポイントレバー跳ね返りの誤動作を解消。通電時間は常に一定、ポイントへの理想的な使用状態を継続でき、長時間通電のポイントコイル破損への不安は一切解消されています。
●切替えに合わせてポイント選択化・進行信号が同時に行なえます。
メルクリンシステムではポイント切替え、選択化、信号切替えを行なう場合、3種のスイッチと個別操作が必要です。本商品はワンアクション、スイッチはトグルスイッチですからポイントから離れた場所でも切替え方向の確認が容易です。
●信号接続が容易に行なえます。
スローな動きで定評あるメルクリン腕木式信号をはじめ、ポイント切替え方向に合わせて進行信号として接続~お楽しみいただけます。
●電源再投入時のリカバリー機能を搭載。
電源再投入時には、使い終わった時のスイッチ方向に通電させるリカバリー機能を搭載。トランク型レイアウトでありがちだった、振動によるポイント方向のズレを電源再投入時に瞬時に復帰。常に安心で安定したポイント操作が可能となりました。(注1)
●ユニット~スイッチ間のコードが簡潔化。
従来型はユニット~スイッチ間が6本のコードでしたが新型は2本。さらに一方はCOM(共通)方式ですから操作パネル設置時にはユニット数+1本(COM)と大変簡潔な配線が可能となりました。
●ユニット1枚で2回路分を搭載。(1枚で従来型の2面付分に相当)
小型化にもかかわらず、1枚で2回路分を搭載し、独立した2本(注2)のポイントを切替え可能です。
●拡張によるユニット増設が簡単に行なえます。
「基本べースユニット」1枚があれば、のちにポイント増設する場合「増設用ユニット」を追加いただき、ユニット間をジャンパ(カスケード接続)させる事で簡単に増設可能。(接続にはハンダが必要になります)

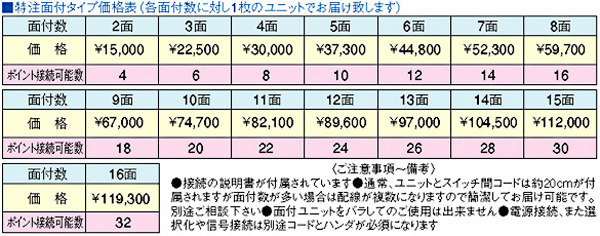

●特注ユニットは最大16面(=32回路)まで対応。(従来型は8回路)
特注面付は最大16枚分(基本ベースユニット含む)までを、1枚のユニット基板としてお届け致します。大型レイアウトにも余裕の対応です。
各クリックして下さい(拡大します)
ポイント接続の問題点 図1
問題解消~メルリクンシステムを使用 図2
問題解消~ポイントスイッチングユニットを使用 図3
(注1)電源オン時には使用したすべてのポイント一斉に瞬間的に電流が流れますので電源の容量には注意が必要です。多数のポイントを使用される場合この機能を殺したバージョンもご用意致します。詳しくはお尋ねください。
(注2)ポイント2本までの並列接続が可能。1枚あたり最大4本の駆動が可能となります。
クラフト・最新型ポイントスイッチングユニット価格表
基本ベースユニット
(1回路分)
/税込¥4,000
基本ベースユニット(2回路分)
税込¥7,800
増設ユニット(2回路分のみ)
税込¥7,500
基本ベースユニット(1回路分) 基本ベースユニット(2回路分) 増設ユニット(2回路分のみ)
●基本ベースユニット1回路分から2回路分に仕様変更する場合/税込¥3,900(ユニットを当店にお送りいただきパーツ実装・テストの上ご返送いたします)●増設ユニットだけでは動作致しません。またマイコンチップのプログラムの関係上、増設ユニットを基本ベースユニットに改造出来ません●本機はメルクリンパワーパックのほか当店アクセサリ拡張アダプタでも動作致します

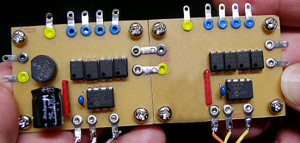

「基本ベースユニット」に「増設ユニット」を接続させた写真 左は「基本ベースユニット」に「増設ユニット」を接続させた写真。簡単に拡張増設が可能です。(要ハンダ)初期導入に複数必要な場合は下記の特注面付タイプからご選択下さい。
価格表

お問い合わせ・ご注文(こちらをクリックして下さい)
通信販売に関する情報はこちらをご覧下さい
