HOナロー9mmゲージ用・小型電動ターンテーブル(レイアウト固定専用)

直径83mm、回転テーブル部約60mm。使い勝手を最優先した、HOナロー9mmゲージ用・電動式ターンテーブル(アナログ・レイアウト固定専用)です。一度レイアウトに組み込めば角度がズレることはなく、安定した動作を行ないます。

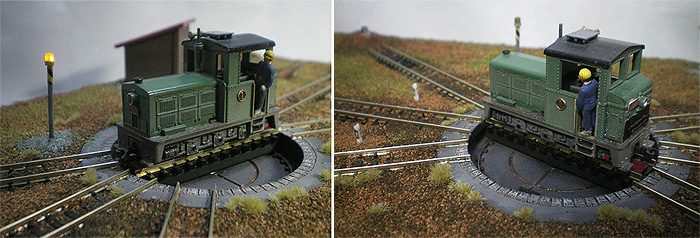

■試作レイアウトでの動画
オプションのパトランプは試作時のもので、実際には回転スイッチONでパトランプが点灯、2秒後にターンテーブルが自動回転を開始します。停止時にはターンテーブル停止、2秒後に消灯します。

■本システムの特徴

■一度、支線を固定すればズレることがない安心設計。

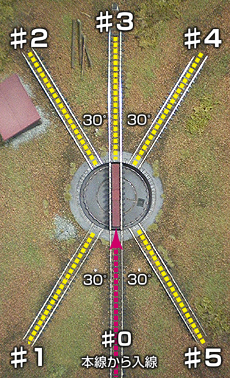

配置可能な支線数は最大5本(本線除く)、回転角度は30゜です。電源投入時や動作中には、常に高精度センサが位置認識を行ないます。ターンテーブル心臓部のモーターには、工業用の高分解能ステッピングモーターを使用して堅牢性と信頼性を追及し、モータードライブにはマイクロステップ駆動方式を採用。スローな回転と確実な位置決めを可能としました。また、モーター軸から回転部への出力には、真鍮ブロックから切削加工したパーツを使用し、偏芯がない滑らかな動作を実現しました。

■各支線への通電は、スイッチで自在に選択可能。
「♯1~♯4」「♯2~♯5」の180゜向かい合った角度にした際、操作パネルの「支線通電選択スイッチ」で自由に通電選択が可能です。選択状態は、常にLEDで視認でき、操作ミスの不安を解消させています。

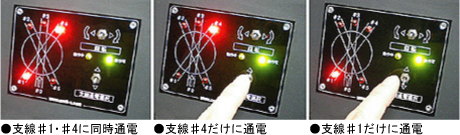

[♯1~♯4の角度にした場合の例(テーブル部は常に通電)]

■ご希望に応じて、支線配置に合わせた操作パネル意匠(デザイン)でお届けします。
本システムの最大支線配置数は5本ですが、実際のレイアウトでは、お客様が「0~5支線(32パターン)」から任意に支線配置することになります。例えば、後進性能が低い「単端(または逆転機能を持たない機関車)などの専用レイアウト」では、180゜の方向転換だけですから、支線は不要(本線のみ)になります。このようなケースでは、ご希望に応じてレイアウトの支線配に置合わせた操作パネル意匠(※)でお届けします。これによって「レイアウトと操作パネル意匠が合致」した環境構築が可能になります。
(※)本サービスはレイアウトと操作パネル意匠を合致させるサービスです。最大支線配置数5本(下写真左/指定番号T5-12345)を指定して、仮にこれ以下の支線配置した場合でも、制御基板のディップスイッチで使用しない支線をスキップする設定が可能です。(不明点はお問合せ下さい)

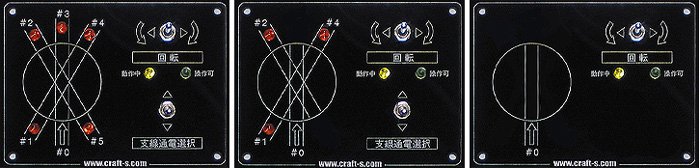

[操作パネル意匠例/ご注文時に32パターンからご選択いただけます(必ず支線配置早見表の指定番号でご注文下さい)]

●指定番号/T5-12345 ●指定番号/T3-124 ●指定番号/T0
(支線通電選択スイッチは無し)

■実感的なターンテーブル部。
ターンテーブル部は塗装済完成品で、開口部円周にはブロックを、底面には円形ダミーレールや排水溝を再現しました。

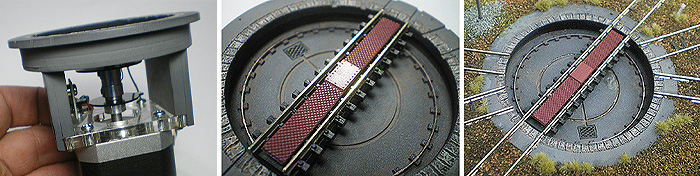

ターンテーブルASSYはコンパクトな一体型、組立完成済です。 回転部のレールと渡り板もセット済です。支線を位置合わせして敷設すれば完成です。 レイアウトに設置してさらに汚しを加えた例。

■レイアウトが活きる、パトランプ・ユニットとの連動。(オプション)
オプションで「パトランプ・ユニット」をターンテーブル制御基板に簡単に接続可能です。高い視覚効果でターンテーブルを回転させる楽しさが倍増します。ターンテーブル回転スイッチONで、まず先にパトランプが点灯し、2秒後にターンテーブルが回転開始する実感的な動作を行ないます。(停止時は回転停止2秒後にパトランプが消灯)

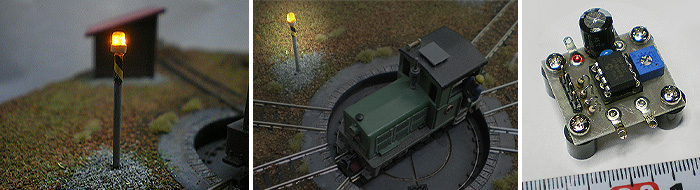

写真はスタンドタイプ。壁付タイプもございます。 パトランプはターンテーブル外の設置に限ります。 パトランプ点灯ユニット部。

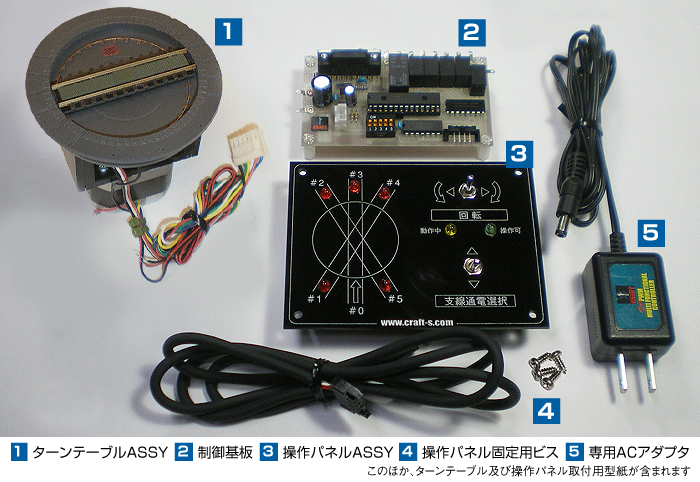

■構成パーツ

■寸法および詳細データ(クリックして下さい)

〈ターンテーブルASSY寸法〉
〈接続概要〉
〈支線配置早見表〉

操作パネル意匠に反映される支線、32パータンの早見表です。ご注文時にお申し付け下さい。
〈操作パネルASSY寸法〉
■備考
●ターンテーブル部は手作り制作のため、仕上げには固体差があります。あらかじめ ご了承下さい。
●本システムはレイアウト固定専用品で、手回し機能はありません。設置する天面か ら下側には最低80mmの逃げスペースが必要です。
●レールは、9mmゲージ固定式であればメーカー問わずお使いいただけます。各支線 のレール配置(固定)は、ターンテーブル外周に刻まれた溝にレールを仮置きして、 実際にターンテーブルを回転させて、位置合わせ(調整)を行ないます。
●モーターは性質上、発熱また発振音が発生しますが異常ではありません。長時間使 用しない場合は電源を抜いて下さい。
●DCC環境でも使用可能です。ご注文時にお申し付け下さい。(操作パネルの支線通 電選択スイッチに類する機能が排除されます)
●支線の引き出し角度の変更や、回転動作中のmp3音源再生、テーブル回転位置をデ ジタル表示するなど、様々なご要望にも対応(別途お見積)いたします。お気軽にお 問い合わせ下さい。
●商品の仕様は改良のため予告なく変更する場合があります。

本システムのレイアウト制作や、お持込みレイアウトへの組込みもお承りいたします。

HOナロー9mmゲージ用・小型電動ターンテーブル(レイアウト固定専用品/受注制作品)
税込¥67,200
(専用意匠の操作パネルをご希望の場合、支線配置早見表から指定番号をお申し付け下さい)
本品デモ機は「エコーモデル」さんで展示させていただいております。
同店でご予約ご購入も可能です。是非、ご利用下さい。
